Реограф Реоенцефалограф Реовазограф РЕО

Компьютерный реограф RНEOTEST позволяет проводить исследования: реоэнцефалографическое (РЭГ), реовазографическое (РВГ), реогепатографическое (РГГ), реопульманографическое (РПГ), реокардиографическое (РКГ) ― тетраполярная грудная реография по Кубичеку, интегральная реография по Тищенко (ИРКГ), реоренографическое (РРГ).

Одновременно регистрируются качественная объемная и дифференциальная реограмма по 4 каналам и ЭКГ по одному отведению.

Высокие технические характеристики прибора и специальные программные средства, реализованные в системе позволяют получить высококачественную запись реограммы в любом помещении.

Система цифровых фильтров осуществляет цифровую фильтрацию реограммы в реальном времени. Значение постоянной времени выбирается в зависимости от исследуемого бассейна и всегда может быть изменено как по ходу регистрации, так и при анализе реограммы.

Одновременно с регистрацией реограммы проводится измерение базовой составляющей импеданса и её индикация.

Компьютерный реограф RНEOTEST максимально ориентирован на различные требования врача к визуальному представлению реограммы: система настроек позволяет выбрать скорость ленты, усиление реограммы и ЭКГ, фон и цвет реографической кривой.

Удобный интерфейс пользователя позволяет быстро по ходу исследования добавлять необходимые функциональные пробы.

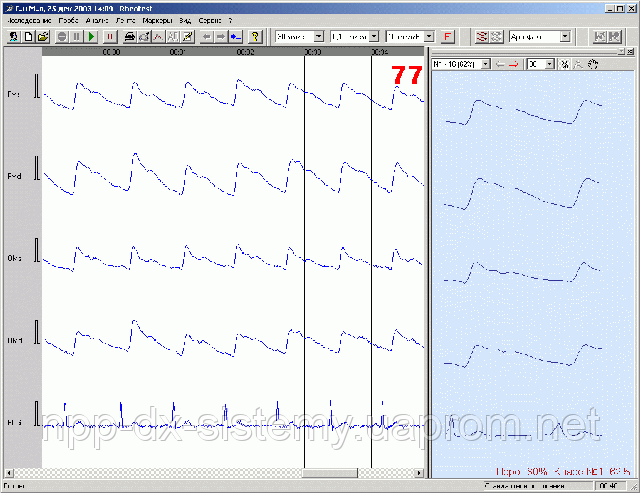

Одновременно с  регистрацией реограммы  автоматически выделяются реографические комплексы, выводится дифференциальная реограмма, определяется и  выводится на экран монитора текущее значение ЧСС.

Во время регистрации в системе предусмотрена возможность проведения первичного анализа любого из зарегистрированных комплексов и сравнительный анализ функциональных проб в режиме Лупа.

Также во время регистрации  можно воспользоваться режимом быстрой печати  и получить бумажную копию регистрируемой ленты.

Обработка и анализ реограмм

В режиме анализа реограмм  предоставляются следующие возможности.

1.  Просмотр записанной ленты.

2. Автоматическое выделение реокомплексов, расстановка меток и расчет амплитудно-временных параметров реокомплекса с возможностью ручной коррекции меток по выбранному каналу ― Окно «Лупа».

3. Вывод всех каналов реокомплекса.  Построение таблицы амплитудно-временных параметров реокомплекса. Автоматическое описание реокомплекса по заданной методике ― Окно «Комплекс».

4.  Автоматическая классификация реокомплексов.

5.  Анализ вариабельности сердечного ритма (ВСР).

Просмотр записанной ленты

Для анализа всей зарегистрированной  реограммы предусмотрена возможность прокрутки ленты      автоматически или вручную, найти и просмотреть интересующий фрагмент можно с помощью ритмограммы.

Система позволяет выделять артефакты. Участок реограммы не подлежащий анализу, отмечается на ленте изменением фона и цвета сигнала.

Окно «Лупа»

Для анализа параметров реограммы в одном из каналов используется режим «Лупа». В окне выводится реоволна, реографические показатели и временные характеристики реоволны. При этом нанесенная на область вывода миллиметровка позволяет легко визуально оценить параметры волны.

Система автоматически рассчитывает амплитудно-временные характеристики выбранной волны. При необходимости расставленные программой метки  можно откорректировать вручную.

Не выходя из этого окна можно посмотреть и проанализировать любой из предыдущих или последующих комплексов.

Набор характеристик выбирается в зависимости от исследуемого бассейна.

Окно «Комплекс»

В этом окне выводится выбранный реокомплекс,  дифференциальная реограмма  по всем отведениям и таблица значений параметров реокомплекса.  Метки расставляются автоматически, с возможностью ручной коррекции. Автоматическое описание строится по выбранной методике и с учётом соответствующих возрастных норм.

Не выходя из этого окна, можно посмотреть и проанализировать любой из предыдущих или последующих комплексов. Из этого окна Вы можете вывести на Печать только этот комплекс, его параметры и автоматическое описание. Реограммы могут выводиться как отдельно по каналам, так и попарно из одного бассейна или одной стороны.

Автоматическая классификация

На выбранном интервале зарегистрированной реограммы либо для всей записи производится поиск реоволн с одинаковыми характеристиками и объединение их в классы. После этого можно анализировать представителей разных классов и сравнивать их характеристики в окнах «Комплекс» и «Лупа».

В системе RHEOTEST имеется возможность оценивать характер и динамику изменения реограммы как по ходу обычного исследования, так и при проведении функциональных проб.

Анализ вариабельности сердечного ритма (ВСР)

Анализ вариабельности сердечного ритма предоставляет  результаты:

-              статистического анализа;

-              анализа волновой структуры ритма сердца;

-              анализа скатерограммы;

-              вариационной пульсометрии по Баевскому.

В окне анализа ВСР могут располагаться результаты анализа сразу нескольких фрагментов ЭКГ одного или разных пациентов.

Для каждого рассматриваемого участка выводится следующая информация:

-              ритмокардиограмма (либо график ЧСС,  либо график RR);

-              гистограмма распределения R-R интервалов;

-              скатерограмма;

-              статистические параметры ритмограммы;

-              график спектрограммы;

-              численные параметры спектрограммы.

Хранение   данных

Сервисные функции системы RHEOTEST включают в себя: сохранение карточки пациента, зарегистрированной реограммы, истории болезни и заключения, архивирование  записей на сменный носитель, сортировку и поиск пациентов, возможность передачи данных исследования по локальной сети и сети Internet.

Формирование заключения и печать

Система позволяет учитывать разные задачи реографического обследования пациента и желание врача вывести на печать конкретную интересующую его информацию. При помощи имеющейся обширной системы настроек выходной формы  можно выводить на печать:

-   выбранный  реокомплекс с рассчитанными характеристиками и его автоматическое описание.

- реографическую кривую выбранной длительности с заданными скоростью и усилением, с дифференциальной реограммой.

В системе предусмотрен и фоновый режим печати.

Так же предусмотрено создание новых правил автоописания и их редактирование.
